光伏逆变器的结构以及工作原理

2018-5-31

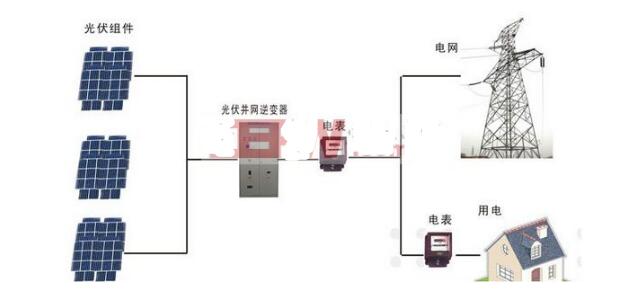

光伏逆变器概述

逆变器又称电源调整器，根据逆变器在光伏发电系统中的用途可分为独立型电源用和并网用二种。根据波形调制方式又可分为方波逆变器、阶梯波逆变器、正弦波逆变器和组合式三相逆变器。对于用于并网系统的逆变器，根据有无变压器又可分为变压器型逆变器和无变压器型逆变器。

光伏逆变器结构

逆变器作为一种直交流转换的电力调整装置，分为升压回路和逆变桥式回路两大部分，主要由半导体器件构成。主要半导体器件如下：

1)电流传感器：要求其精度高、响应快、耐低温、耐高温等，不同功率所采取的电流传感器不同，一般采用霍尔电流传感器来进行电流采样;

2)电流互感器：电流范围广，一般采用BRS系列电流互感器;

3)电抗器。

光伏逆变器工作原理

光伏逆变器由升压回路和逆变桥式回路构成，升压回路主要用于将直流电压升压至逆变器输出所需直流电压，逆变桥式回路主要用于将升压后的直流电压转换为固定频率的交流电压。因此，经升压回路和逆变桥式回路完成将直流电转换为交流点的功能。
