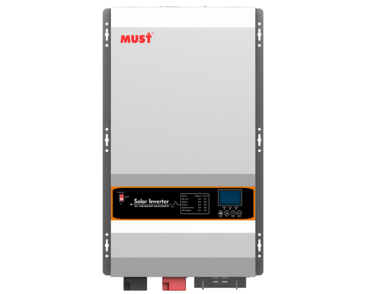

联系购买PV3500 PRO 系列是一款工频正弦波离网逆变控制一体机，内置80A/100A/200A MPPT 控制器，单台最大功率可达 12KW，广泛应用于家庭、通讯基站、ATM 机、车载、监控系统、牧区、海岛等光伏发电系统。
产品特性
| 型号 | PV35 PRO-4K | PV35 PRO-5K | PV35 PRO-6K | PV35 PRO-8K | PV35 PRO-10K | PV35 PRO-12K | |||||||
| 额定电池电压 | 24V | 48V | 24V | 48V | 48V | 48VDC | 48VDC | 48VDC | |||||
| 逆输变出 | |||||||||||||
| 额定功率 | 4KW | 5KW | 6KW | 8.0KW | 10.0KW | 12.0KW | |||||||
| 浪涌额定值 | 12000VA | 15000VA | 18000VA | 24000VA | 30000VA | 36000VA | |||||||
| 起动电机 | 2HP | 2HP | 3HP | 4HP | 5HP | 6HP | |||||||
| 波形 | 纯正弦波 / 与输入相同（旁路模式） | ||||||||||||
| 标称输出电压 RMS | 220V / 230V / 240VAC (±10%RMS) | ||||||||||||
| 输出频率 | 50Hz / 60Hz ± 0.3Hz | ||||||||||||
| 逆变器效率（峰值） | >85% | >88% | |||||||||||
| 在线模式效率 | >95% | ||||||||||||
| 功率因数 | 1.0 | ||||||||||||
| 转换时间 | 20ms（最大） | ||||||||||||
| 交输流入 | |||||||||||||
| 电压 | 230VAC | ||||||||||||
| 可选电压范围 | 90-280 VAC（APL） | ||||||||||||
| 频率范围 | 50Hz / 60Hz | ||||||||||||
| 电池 | |||||||||||||
| 电池电压低切断 | 24VDC 模式为 20-24VDC（48VDC 模式为 40-48VDC） | ||||||||||||
| 低电池电压恢复 | 24VDC 模式为 21-25VDC（48VDC 模式为 42-50VDC） | ||||||||||||
| 电池高电压切断 | 24VDC 模式为 30VDC（48VDC 模式为 60VDC） | ||||||||||||
| 电池高电压恢复 | 24VDC 模式为 28.5VDC（48VDC 模式为 57VDC） | ||||||||||||
| 省电模式 | 节能器打开时 <30W | 节能器打开时 <80W | |||||||||||
| 充交电流器 | |||||||||||||
| 输出电压 | 取决于电池类型 | ||||||||||||
| 交流输入断路器额定值 | 40A | 40A | 50A | 80A | 80A | 80A | |||||||
| 过充保护 S.D | 24VDC 模式为 31.4VDC（48VDC 模式为 62.8VDC） | ||||||||||||
| 最大充电电流 | 80A | 60A | 100A | 70A | 80A | 100A | 120A | 140A | |||||
| BTS | |||||||||||||
| 连续输出频率 | 是充电电压和 S.D. 电压的变化取决于蓄电池温度 | ||||||||||||
| 旁路&保护 | |||||||||||||
| 输入电压波形 | 正弦波（电网或发电机） | ||||||||||||
| 标称输入频率 | 50Hz or 60Hz | ||||||||||||
| 过载保护（SMPS 负载） | 断路器 | ||||||||||||
| 输出短路保护 | 断路器 | ||||||||||||
| 旁路断路器额定值 | 40A | 63A | 63A | 63A | |||||||||
| 最大旁路电流 | 40Amp | 80Amp | |||||||||||
| 太充阳电能器 | |||||||||||||
| 最大光伏充电电流 | 80A | 100A(200A 可选 ) | |||||||||||
| 直流电压 | 24V / 48V 自动检测 | 48V | |||||||||||
| 最大光伏阵列功率 | 2000W | 4000W | 2000W | 4000W | 4000W | 5000W(10000W for 200A 可选 ) | |||||||
| MPPT 范围 @ 工作电压（VDC） | 24V 模式为 32-145VDC，48V 模式为 64-145V | 64~145VDC | |||||||||||
| 最大光伏阵列开路电压 | 145VDC | ||||||||||||
| 最大效率 | >98% | ||||||||||||
| 待机功耗 | <2W | ||||||||||||
| 机规械格 | |||||||||||||
| 安装方式 | 壁挂式 | ||||||||||||
| 尺寸（W*H*D）（mm） | 620*385*215mm | 670*410*215mm | |||||||||||
| 净重（光伏充电）（kg） | 36 | 41 | 41 | 69+2.5 | 75.75+2.5 | 75.75+2.5 | |||||||
| 包装尺寸（W*H*D）（mm） | 755*515*455mm | 884*618*443mm | |||||||||||
| 毛重（光伏充电）（kg） | 56 | 61 | 64 | 82.5+2.5 | 89+2.5 | 92+2.5 | |||||||
| 其他 | |||||||||||||
| 工作温度范围 | 0° C to 40° C | ||||||||||||
| 储存温度 | -15° C to 60° C | ||||||||||||
| 噪音 | 最大 60dB | ||||||||||||
| 显示 | LED+LCD | ||||||||||||
| 装载（20GP/40GP/40HQ） | 140pcs / 280pcs / 320pcs | ||||||||||||
